長くなったのでページを変えます。

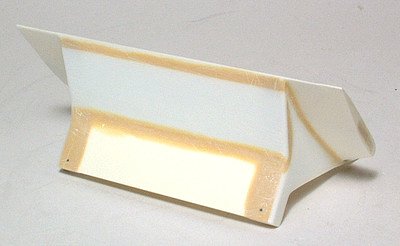

前回まではこんな感じでしたが、実車の写真と見比べて修正ポイントを発見。

この部分は、斜めの所の面積が広かったんですね。
こんな感じかな。
もう一つボディーの修正があります。

今回制作の参考にしているのは、第一にタミヤの1/20のキットですが、どうやらこれは前期型。でも現在各種イベントで走っているのは一回ボディーが作り直されたものらしいです(クラッシュして修復不能になったらしい)。

カラーリングが同じなので一見わかりにくいのですが、後期型は、

・ウイングが一枚
・リアフェンダーにラインがある
・サイドステップ前部のカール具合が違う
・リアウインドウがK3みたいに滑らか
・リアバンパーの真ん中がカットされていてエンジンの見え方が違う
・フロントエアダムの形状が違う

など、結構違いを見つけられます。

で、私が目指す方向性は後期型。それはリアウインドウの表現が好みだからです。

とは言っても、あまり厳密には再現せず、一部は前期型のエッセンスも残し、自分なりに解釈したかっこいい姿を目指します。

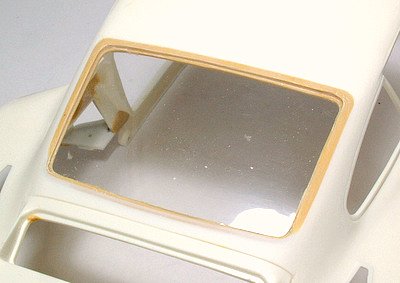

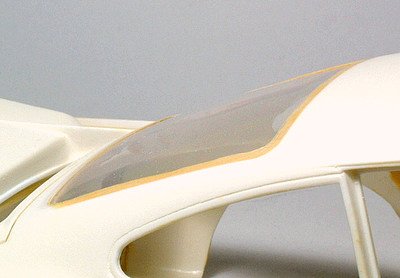

リアウインドウのガラスの形を整えて、あとはいつものようにパテ細工。

キットのウインドウパーツを加工して使いましたので、ちょっとサイズが小さくなりましたが、あまり気にしません。

ルーフから滑らかにつながるラインが好きです。

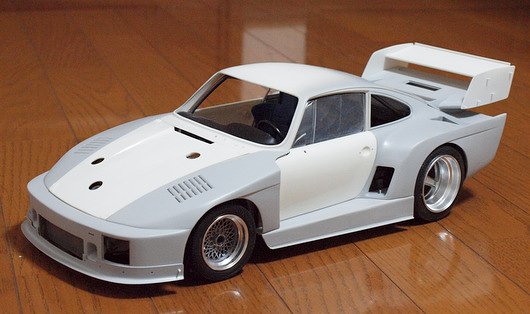

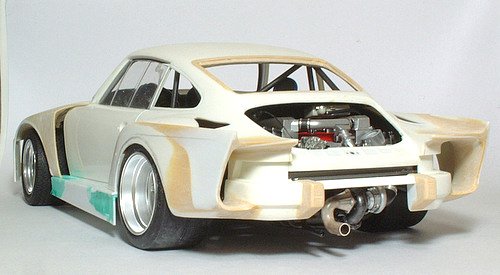

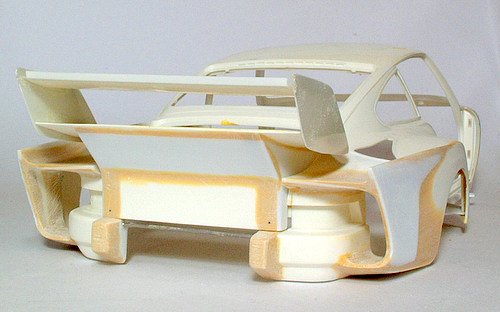

ボディーを前に作った934のシャーシにはめてみます。

これはホイールハウスの「えぐり」を決めるため。K2はここの形状もワークスタイプとずいぶん違うんです。

ざっくりとした造形ができましたので、これからは二順目。細かいところの作り込みに入っていきます。

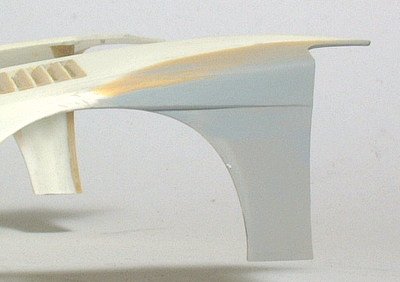

このあたりの段差も表現していきます。

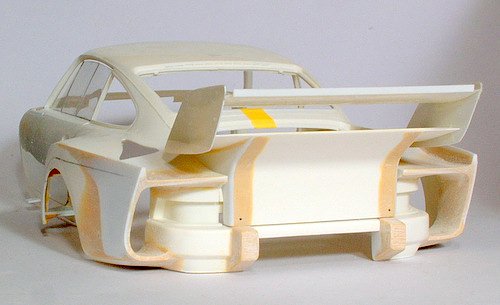

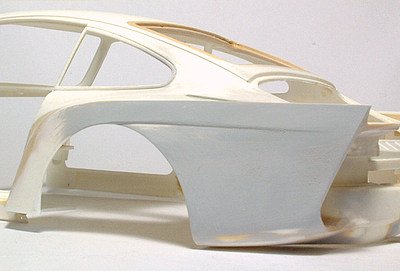

リアも同様です。

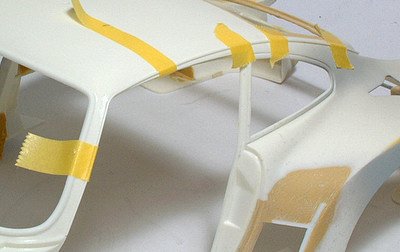

いったん削り取った雨樋も、ボディーを滑らかに仕上げてからもう一回伸ばしランナーで作ります。

伸ばしランナーの断面は丸いのですが、完全に接着してからはなるべく本物っぽい断面になるよう、仕上げていく予定です。

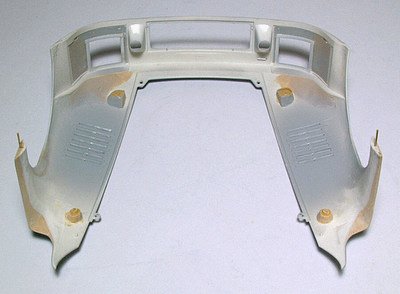

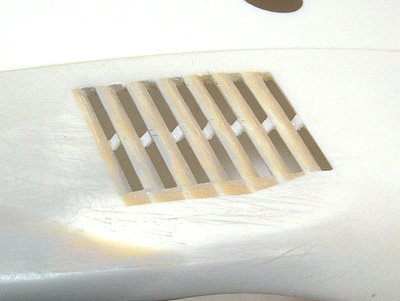

フロントフェンダーのスリットですが、本物の写真などを見るとかなり立体的になってますので、極力それっぽくします。

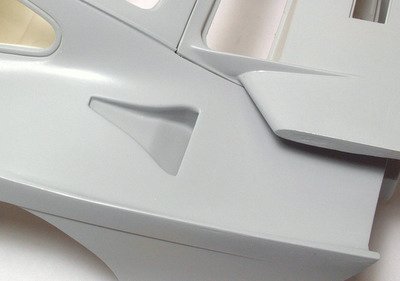

K2はNASAダクトもボディーと一体化していますので、この段階で接着し、滑らかにつなぎます。
まだやることはたくさんありますが、ここまで来ると大きな変更は考えにくい。

黙々と作業を続けるのみです・・・だがそれが大変。

ボディーの手直しもそろそろ最終段階、以下はボディーをシャーシにどう固定するかの説明です。

ご存じのようにタミヤの1/12ポルシェはボディーが前後二分割されていて、最後にシャーシに組みつける手順で完成します。実車を作っているようなワクワク感はありますが、完成時にゆがみや隙間が出やすいのが難点です。

右の写真は以前作った「934ロードゴーイングバージョン」のボディーですが、ご覧のように前後は一体化しています。

今回の935もそうやりたいところでしたが、ストライプ塗装のマスキング作業などを考えると、分割したまま作業した方がやりやすそうです。

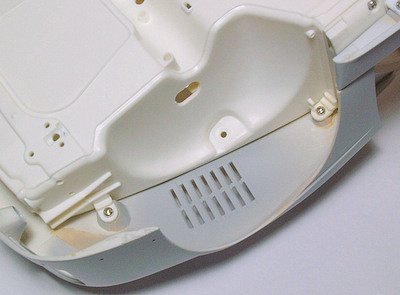

そこで今回はこんな風にしてみました。
もし最終的にゆがみが出た場合も、シムなどをかまして調整できると思います。



写真は載せませんが、リアも同様にやっています。

サイドラジエターもこの段階で作ります。

全て現物合わせで作りますから、塗装後にやろうとするとパーツの出し入れで傷をつける恐れがありますので。



早く塗装にかかりたい気持ちはありますが、こういうところを先にやっておけば、あとが楽になるはずです。

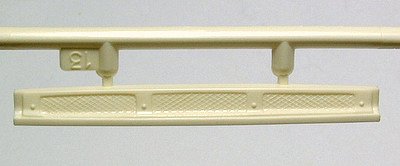

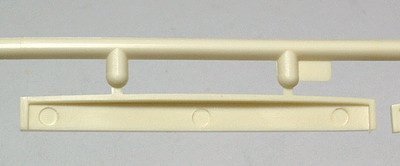

このパーツもディテールアップします。
裏はこうなってますが・・・、

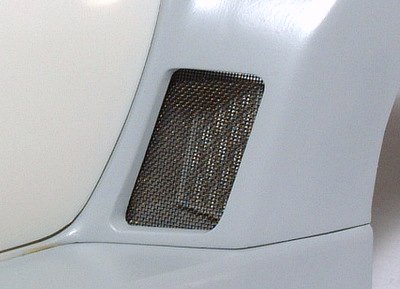

削り込んで、とりあえずエッチングメッシュを貼ってみる。ずっと良い感じになりました。

1/12はこういう所が楽しめるのがいいですね。

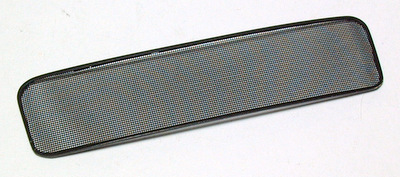

クレマーポルシェのエンジンフードのメッシュはスリットではなく金網。

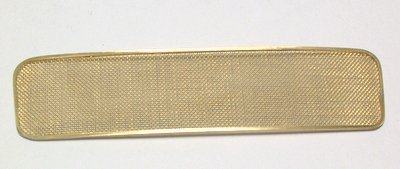

メッシュを切り抜いて貼ると、もしかしたら接着剤の跡が見えてしまうかもしれないので、真鍮線(0.8mm)で枠を作り、ここにはんだ付けして仕上げます。

黒く塗って・・・、

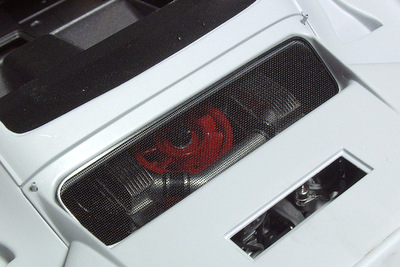

乗せてみます。

本物がどうなっているか良くわからないのですが、枠を作ったことで模型的にはかっこよくなりました。

ただこうやって乗せてみると、枠の内側にボディー色が見えてしまいそうです。

それは望ましくないので、もうちょっとエンジンフードの切抜きを調整しなくてはならないようです。

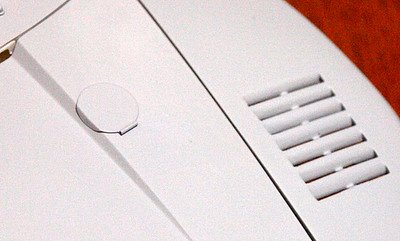

フューエルリッドカバーをプラ板で作り、ようやくボディーの改造が終わりそうです。

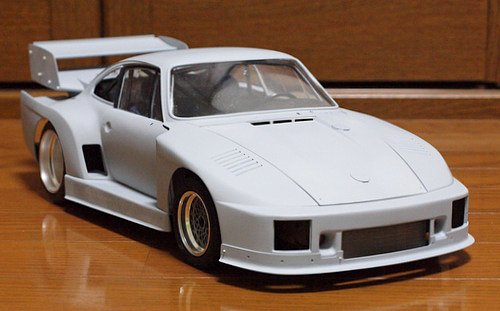

全体にサフを吹いて、934のシャーシにはめてみます。

この後サフの表面を確認し、いよいよボディー塗装に進みます。

(いや、それともシャーシの方、行っちゃうかも)
